Intel下代主板芯片组面积骤减 但功耗飙升！峰值可达14W

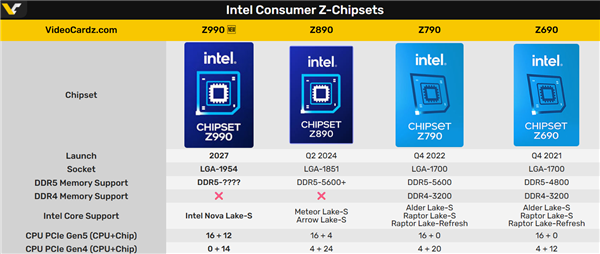

6月11日消息，Intel即将推出新一代桌面处理器Nova Lake-S，接口改为LGA1954，需要搭配新的900系列主板芯片组，包括桌面的旗舰Z990、高端Z970、主流B960，商用的Q970，工作站的W980。

根据最新曝料，Z990芯片组的封装尺寸为25 x 24毫米，总面积达600平方毫米，相比Z890 658平方毫米缩小了8.8％。

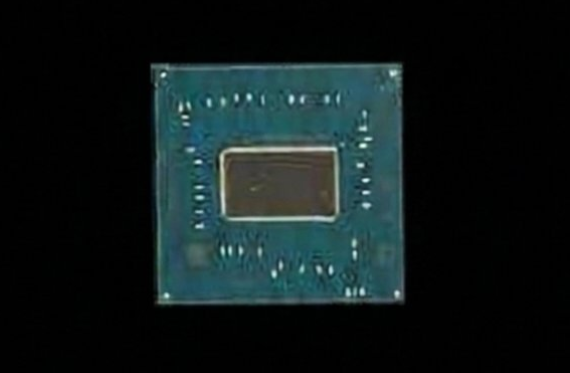

Z990的裸片尺寸为11.15×6.5毫米，面积约72.5平方毫米，相比Z890 92.9平方毫米大幅缩小了22％。

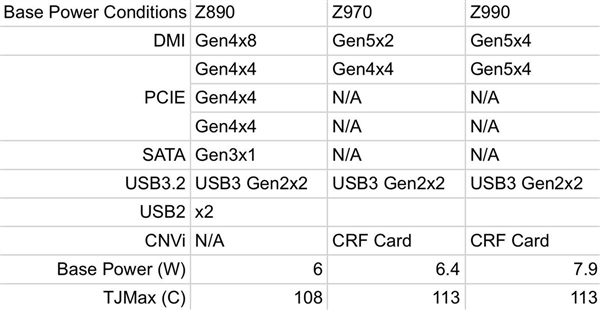

很显然，Z990会使用新的制造工艺，不过因为支持更多PCIe通道，尤其是PCIe 5.0，当连接多设备后，Z990的峰值功耗可高达14W，基础功耗也有7.9W。

即便是Z970，基础功耗也达到了6.4W。

要知道，Z890的基础功耗也只有区区6W。

另外，Z990、Z970的最高允许温度均为113℃，也比Z890高了5℃，意味着主板散热片必须加强。

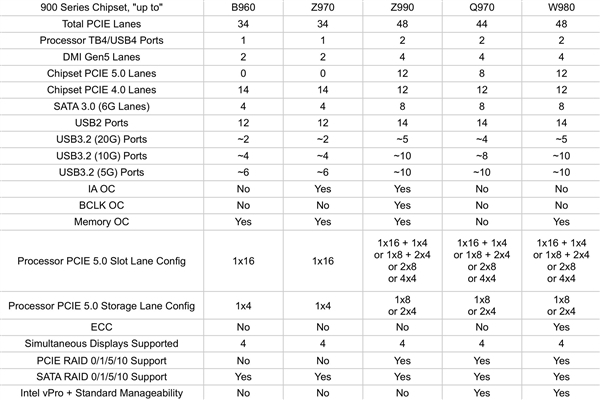

Z990芯片组支持多达48条PCIe通道，比现在的Z890 28条可以说有了质的飞跃。

PCIe 5.0/4.0各有12条，其中4条PCIe 5.0用于和处理器之间的互连。

同时，Nova Lake处理器还能提供28条PCIe 5.0，其中20条用于显卡(可拆分x16+x4等)、8条用于SSD硬盘(可拆分x4+x4)。

SATA 6Gbps接口仍有8个之多，USB也十分丰富，包括2.0 14个、3.0 10个、3.1 10个、3.2 5个，另外处理器可提供两个USB4/雷电4。

是的，依然没有原生雷电5，自然也没有USB4 v2，仍需要外挂主控。

Z970 PCIe通道总数削减到34条(当然依然不少)，不支持PCIe 5.0，只有14条PCIe 4.0，SATA 6Gbps 4个，USB 3.2/3.1/3.0/2.0 6/4/2/12个，还砍掉了外频超频、PCIe RAID。

另外，与处理器通道是两条PCIe 5.0 2.0，处理器还可提供显卡16条PCIe 5.0、硬盘4条PCIe 5.0。

B960可以说十分良心，几乎和Z970没有区别，尤其是IO方面完全一致，唯一区别就是不支持倍频超频。

W980面向工作站的，相比Z990多了内存ECC、vPro+。
