7月24日消息,据媒体报道,在年度AMD Advancing AI大会上,AMD董事长兼CEO苏姿丰正式发布了迄今最强的AI芯片——Instinct MI455X GPU。该芯片不仅是AMD的旗舰产品,更是全球首款采用2nm制程的GPU,标志着AI加速器迈入新世代。

MI455X基于新一代AMD CDNA 5架构,集成3200亿颗晶体管,最高配备432GB HBM4显存,支持FP4、FP6、FP8等AI数据格式。芯片采用Chiplet设计,其中计算Chiplet使用台积电2nm工艺,其他Chiplet则选用适配的先进制程。

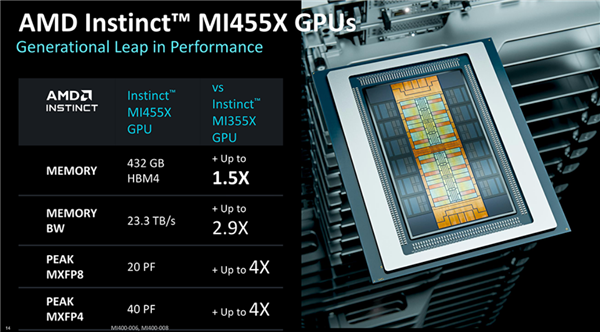

与上一代MI355X相比,MI455X实现了代际跨越:
显存:432GB HBM4,比当前竞品先进方案高出50%;
带宽:理论显存带宽达23.3TB/s,为上一代的2.9倍;
算力:MXFP8峰值浮点算力达20 PFLOPS,MXFP4达40 PFLOPS,均为上一代的4倍。

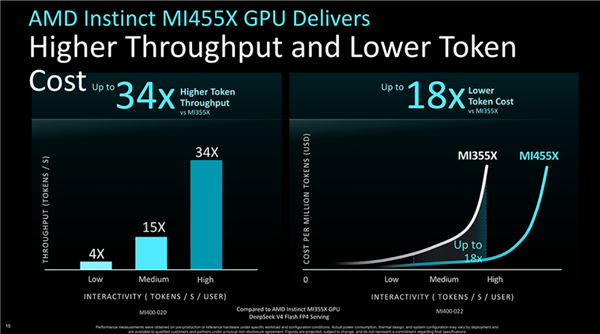

在实际AI推理场景中,运行DeepSeek-V3模型时,MI455X的Token吞吐量最高可达MI355X的34倍,每Token成本最高降至原来的1/18,显著提升性价比。

MI400系列对内部架构进行了重新划分,核心计算组织单位从传统的“计算单元”(CU)改为WGP(工作组处理器)。每个XCD(加速器复合裸片)包含2个Shader Engine,每个Shader Engine物理实现17个WGP(启用16个,1个用于良率提升),每个WGP负责执行计算任务。

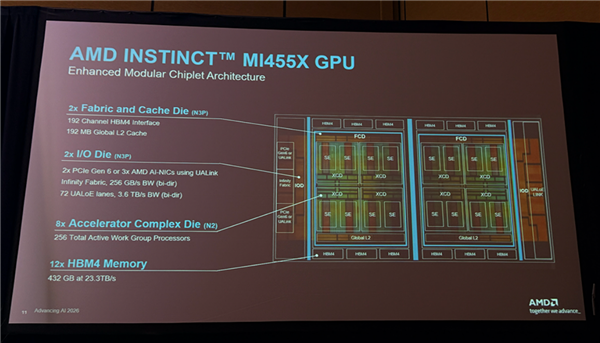

新一代重新定义了裸片功能分区。L2缓存被移至新增的FCD(Fabric与缓存裸片),位于XCD下方,通过3D混合键合技术堆叠,形成SoIC模块。每颗GPU包含2个FCD,每个FCD拥有96MB L2缓存,并与6组HBM4接口相连,同时与8个Shader Engine进行逻辑互联。两个FCD通过中央Infinity Fabric连接,芯片两端还配置I/O Die。

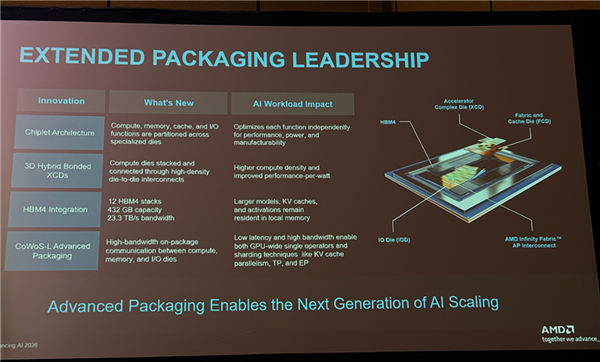

封装方面,MI455X采用有机基板+台积电CoWoS‑L 2.5D封装,相较于前代MI300/MI350使用的CoWoS‑S(大型硅中介层),CoWoS‑L通过在有机基板中嵌入局部硅桥,支持更大尺寸的GPU模块。这种组合让AMD针对不同部件选用最优互连:XCD与L2间采用3D互连(极高带宽、极低时延),其他连接则使用2.5D横向互连,兼顾性能与成本。

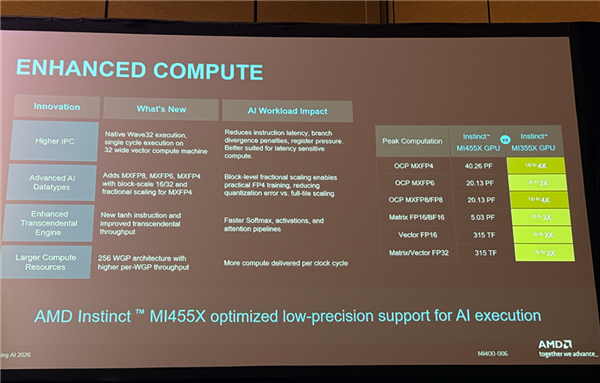

MI455X是首款以Wave32为主要执行模式的Instinct GPU,取消了对Wave64的支持,从而降低指令延迟、分支发散惩罚和寄存器压力。新增对MXFP8、MXFP6、MXFP4的支持,并引入更细粒度缩放因子的MXFP4量化。新增tanh指令,将已有超越函数的吞吐量提升1倍。

尽管MI455X与MI355X均启用256个WGP,但单WGP能力的提升使得总吞吐大幅增长——MXFP8和MXFP4算力达4倍,MXFP6算力达2倍。

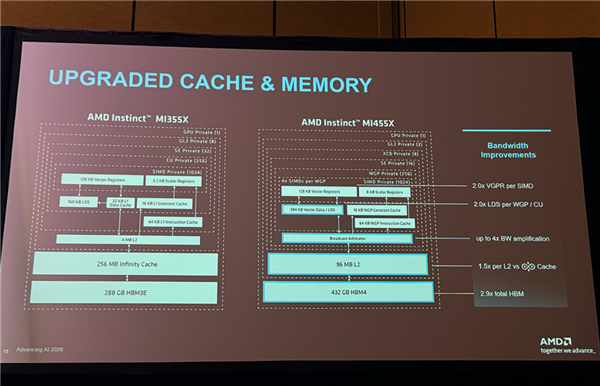

MI355X采用HBM3E,并在显存与L2之间设置Infinity Cache;MI455X则直接升级至HBM4,并取消了独立的Infinity Cache层,将容量和带宽集中到更大的全局L2。每个FCD上的单个L2带宽已达到MI355X整体Infinity Cache聚合带宽的1.5倍,两个L2合计达3倍。两个L2通过Infinity Fabric保持一致性,共同缓存整个GPU地址空间的数据。

全局原子操作也重新归入L2处理(系统级原子操作仍由Infinity Fabric支持),吞吐显著高于前代。从L2到WGP的有效张量带宽最高放大4倍,单SIMD寄存器与每个WGP的LDS容量翻倍,VGPR也扩展至2倍。

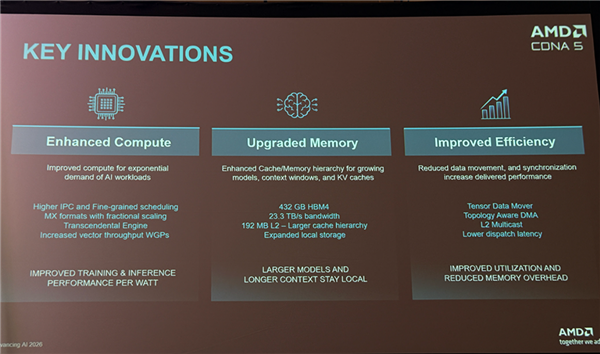

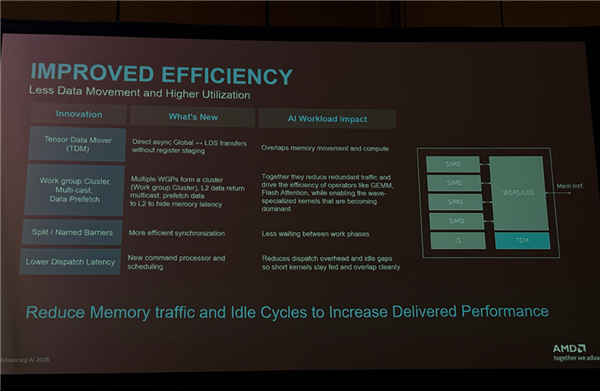

为减少数据移动、提高利用率,AMD引入了TDM(张量数据搬运器),实现数据在全局显存与LDS之间直接异步传输,减少寄存器中转;同时通过WGP集群、数据组播、预取以及更灵活的屏障同步和更低调度延迟,大幅提升了GEMM、Flash Attention等AI负载的实际交付性能。

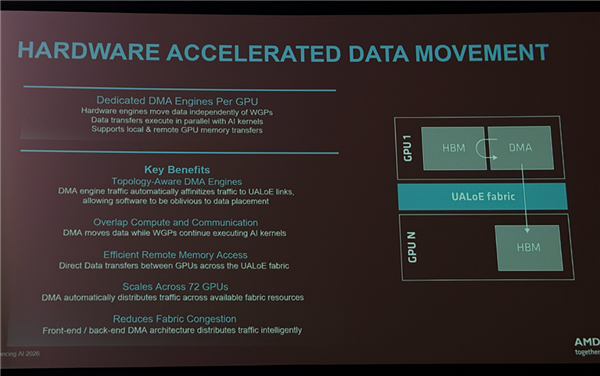

MI400系列重新设计了系统DMA架构,将软件可见的DMA队列(前端)与物理执行引擎(后端)解耦。软件只需提交DMA工作项,无需关心虚拟地址与物理地址的映射、数据或链路的具体物理位置,系统会自动拆分任务并在多个DMA后端间负载均衡,极大简化编程模型。

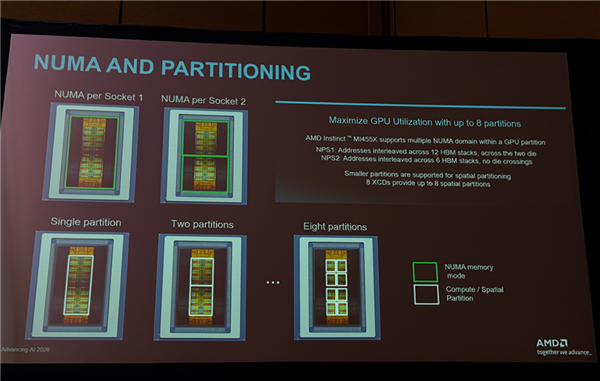

MI455X支持与MI355X类似的NUMA和分区模式:可作为单个大型NUMA域运行(细粒度地址交错),也可拆分为两个NUMA域(各自使用相邻L2和HBM),减少一致性压力,提升内存本地化效率。配合计算分区,软件可实现空间感知的任务调度。

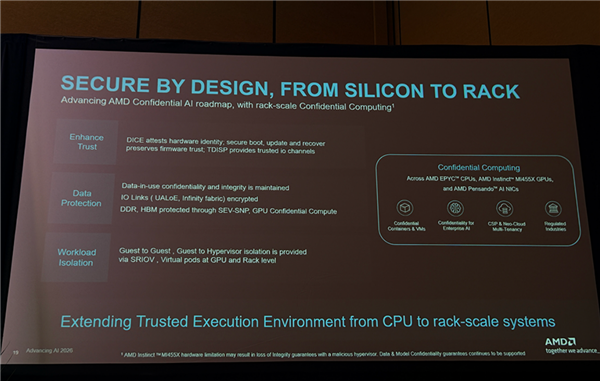

虚拟化方面,GPU可划分为1至8个逻辑GPU,最多同时运行8个虚拟机,显存隔离由硬件保障,不依赖NUMA划分。安全体系以硬件加密信任根为基础,支持机密计算和强租户隔离,满足企业级安全需求。
MI455X不仅在制程、带宽、算力上实现跨越式升级,更通过架构层面的根本重构——从WGP单元、3D堆叠缓存、CoWoS‑L封装,到DMA与NUMA的重新设计——为AI训练和推理提供了前所未有的性能密度和效率。这款芯片的发布,进一步巩固了AMD在AI加速器领域的技术领先地位,也为下一代大规模AI基础设施奠定了坚实基础。
