规模暴涨8倍!英特尔超大尺寸封装技术实现重要突破

类别:电脑数码 发布时间:2026-07-30 12:56

7月30日消息,据媒体报道,英特尔在超大尺寸封装技术上取得重要突破,目前已能够制造出尺寸超过光刻掩模版12倍的超大型芯片。

这一进展由英特尔位于美国新墨西哥州里奥兰乔的工厂推动,其先进封装能力正不断刷新“光罩极限”——当前封装尺寸已达到行业标准的8倍,并计划于2028年扩展至12倍以上。

超大规格封装面临的核心挑战在于底填材料的流动工艺。目前,采用EMIB(嵌入式多芯片互连桥接)技术的封装,底填最大流动距离约为43毫米,而标准封装仅为22毫米。当封装尺寸大幅增加时,不仅需要更长的流动距离,还极易残留气泡,影响可靠性。

规模暴涨8倍!英特尔超大尺寸封装技术实现重要突破

为此,英特尔通过三项针对性改进攻克了上述难题:首先,优化底填材料配方,在降低粘度的同时延长流动距离,且不牺牲机械可靠性;其次,将传统的边缘点胶策略改为多点点胶,有效缩短了实际流动路径;最后,优化固化工艺,彻底消除残留空洞,实现了无气泡封装。

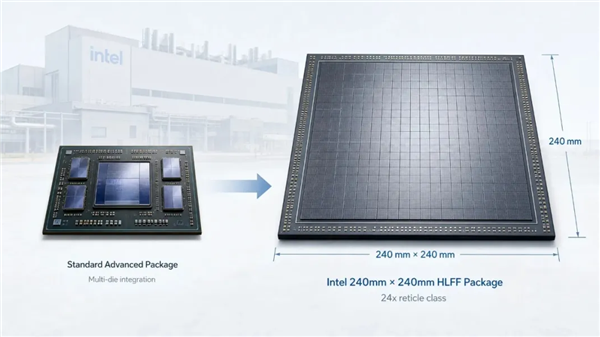

目前,这些超大芯片的封装尺寸已达240毫米 x 240毫米,对应的光罩尺寸达到24倍,这一规模在除面板级封装以外的所有封装类型中均属最大。

随着英特尔持续加速推进先进封装方案,其路线图显示,近期将把封装尺寸扩展至7倍以上光罩尺寸,下一步目标直指12倍以上;而面板级封装技术的引入,更有望将这一数字提升至50倍以上,为未来高性能计算和异构集成提供更广阔的物理空间。
