直流电阻测试：变压器安全运行的关键

赫兹电力：变压器直流电阻测试的深入探讨

变压器在电力系统中扮演着至关重要的角色，而直流电阻测试则是确保变压器生产质量和运行安全性的关键步骤之一。这个测试不仅能检查变压器的各个部件是否达标，还能验证分接开关的接触情况、绕组的焊接质量以及引出线的完整性。可以说，变压器能否安全运行，很大程度上依赖于直流电阻测试的准确性和安全性。

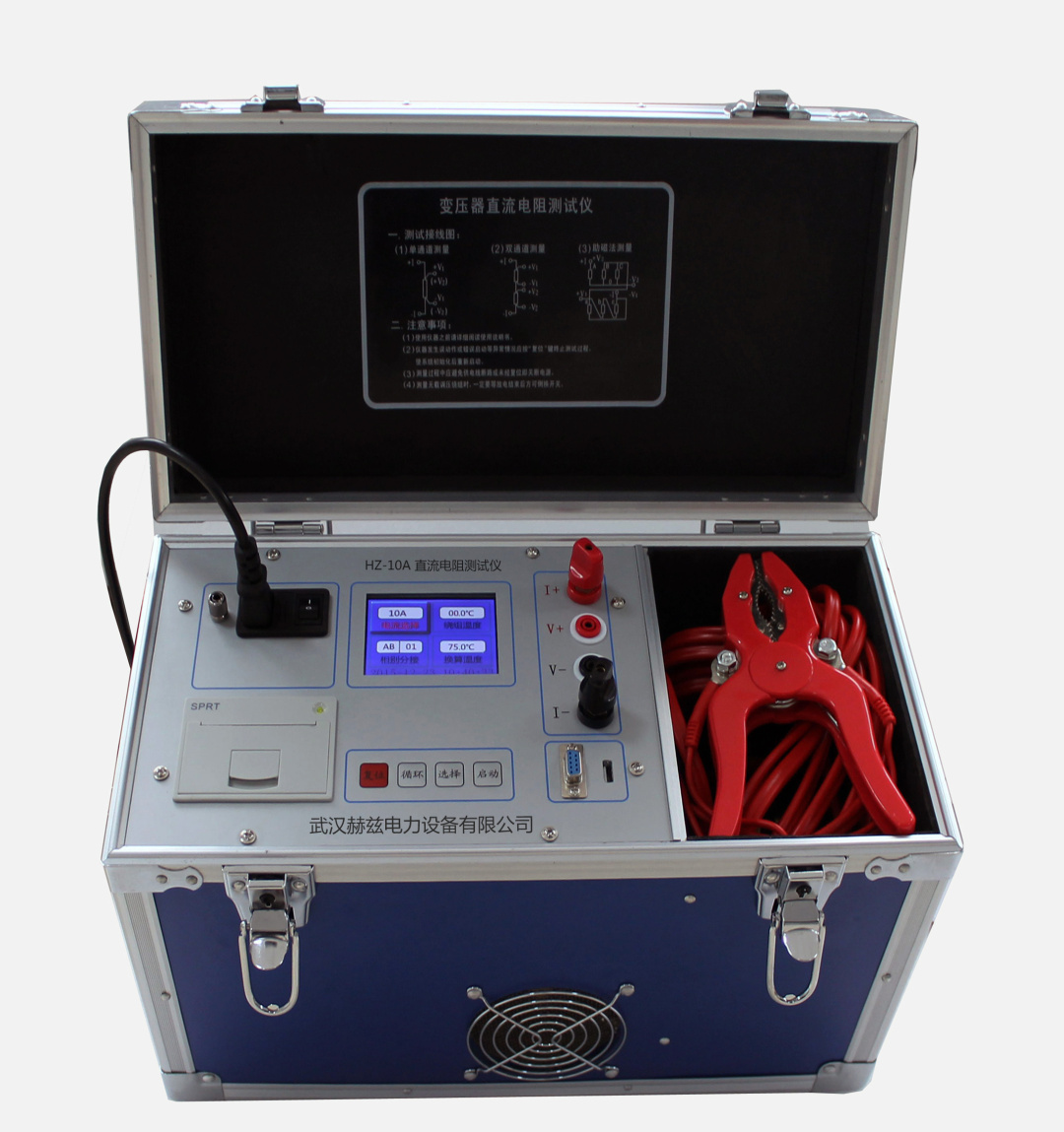

赫兹电力的HZ-10A直流电阻测试仪采用了全新的电源技术，体积小巧，重量轻巧，但却能提供大电流输出，具有良好的重复性和抗干扰能力，同时具备完善的保护功能。该仪器由高速单片机控制，自动化程度高，配备了自动放电和放电报警功能，能够高精度地进行变压器直阻测量，操作也非常简便。

测试目的

直流电阻测试的主要目的是检查绕组接头的焊接质量，确认是否存在匝间短路；验证有载或无载分接开关在各个位置的接触情况及实际位置是否与指示位置一致；检查引出线是否断裂；对于三相电力变压器，还可以通过计算三相直流电阻不平衡率来判断是否符合设计标准或相关规范。

测试方法

降压法

降压法是最简单的直流电阻测量方法。通过在被测电阻上通以直流电流，用毫伏表或伏特表测量电阻上的电压降，然后根据欧姆定律计算出电阻值。

电桥法

电桥法通常使用单臂电桥或双臂电桥等专门仪器进行测量。对于10欧姆以上的电阻，采用单臂电桥；对于1欧姆及以下的电阻，采用双臂电桥。小容量变压器的测试可以使用4.5V以上的干电池作为电源，而双臂电桥则使用1.5～2V的多节并联干电池或蓄电池，直接测量变压器绕组的直流电阻。

助磁法

助磁法通过强迫铁芯磁通迅速饱和，降低自感效应，从而缩短测量时间。具体方法包括使用大容量直流电源增加测量电流值；将高压和低压绕组串联通电，使用高压绕组助磁；以及采用恒压恒流源法的直阻测量仪，适用于各类变压器的测量，特别是高低压绕组同时测量的三相五柱式大容量变压器。

消磁法

消磁法则相反，通过使铁芯中的磁通为零来缩短测量时间。方法包括零序阻抗法，适用于三柱铁芯YN联接的变压器；以及磁通势抵消法，通过在非被测绕组中通电流抵消被测绕组产生的磁通，使铁芯中的磁通趋近于零，从而减少绕组中的电感量，达到缩短测试时间的目的。

注意事项

在进行直流电阻测试时，需要注意以下几点：记录试验时的温度（对于干式变压器）或油面温度及绕组温度（对于油浸式变压器）；尽量使用出厂自带的测试线，以避免结果偏差；确保测试线夹子固定牢靠，防止电弧和损坏仪器；在更换测试相别或档位时，等待放电结束；清理接线巴掌或接线柱上的导电膏；测试过程中严禁触摸被测试绕组和其他绕组；仪器必须可靠接地，避免与大功率电器共用临时发电机供电。

测试标准

具体测试标准可以参考GB50150-2016变压器篇。对于1600KVA及以下的三相变压器，各绕组互相差别不应大于4%；无中性点引出的绕组，线间各绕组互相差别不应大于2%。对于1600KVA以上的三相变压器，各绕组互相差别不应大于2%；无中性点引出的绕组，线间各绕组互相差别不应大于1%。与同温下产品出厂实测值比较，相应变化不应大于2%。换算公式为：R2=R1*(T+t2)/(T+t1)。

故障处理

在现场测试中，可能会遇到以下问题：三相不平衡率超标，表现为任意相别直流电阻值有规律偏大；测试时间过长无数据；测试结果与上次试验比较偏差较大；三相不平衡率超标，表现为任意相别直流电阻值无规律突变；某相与出厂或历年数据比较整体偏小。

处理方法

对于三相不平衡率超标的问题，可以重新检查接线，更换任意两相进行对比测试，确认是否与测试线有关；在测试值未稳定时进行计算会有一定误差，需考虑充电时间是否足够；检查计算方法，必要时使用Excel表格公式进行自动计算；排除人机误差后，检查套管引出线与将军帽连接处是否氧化，特别是在潮湿的南方地区。

对于测试时间过长的问题，需确认测试电流是否选择合适，特别是在测试低压绕组时；检查测试回路是否开路；使用仪器自带标准检测电阻检测仪器是否良好；对于高压侧装有熔断器或负荷开关的箱式变压器，检查其关合情况；检查引出线是否焊接良好。

对于测试结果与上次试验比较偏差较大的问题，需确认是否未经换算直接与出厂或历年数据比较；换算后仍然偏大时，考虑分接开关问题；检查焊接是否良好，特别是多股并联绕组中某一股焊接不良的情况。

对于三相不平衡率超标且任意相别直流电阻值无规律突变的问题，排除人为原因和仪器问题后，考虑分接开关问题。投运后的变压器分接开关可能多年未动，导致表面不清洁或有油膜，可通过多次切换去除污渍油膜。

对于某相与出厂或历年数据比较整体偏小的问题，排除人为原因和仪器问题后，考虑匝间短路的可能性。
